球铁件常见的几种缺陷原因分析

球铁件常见的几种缺陷原因分析

　　以冶炼、铸造、锻压、焊接、热处理、理化检测等相关知识为主，我们将为您提供铸造、锻造、热处理、焊接方面知识和检测仪器。

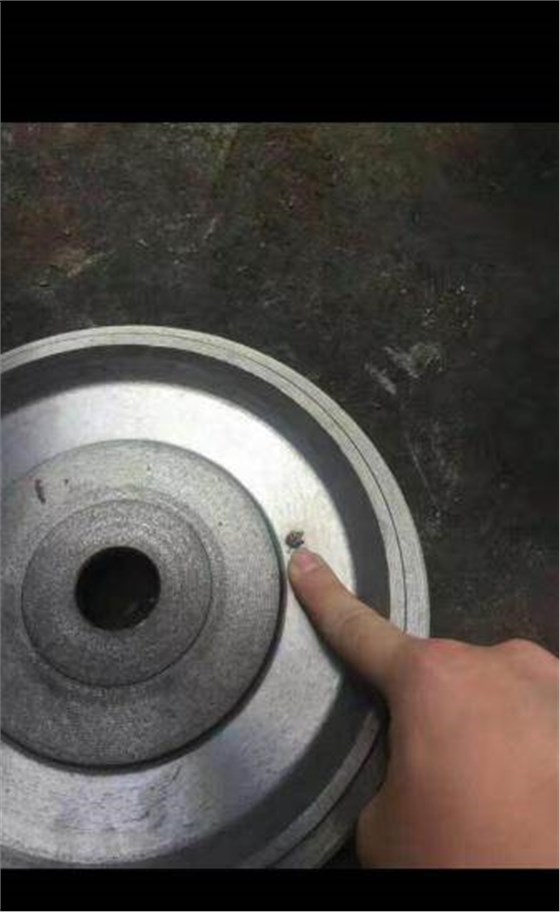

　　球铁件生产中常出现的缩孔、缩松、夹渣、皮下气孔、球化衰退与球化不良等缺陷的影响因素进行了详细分析，并根据生产的实际情况提出了一些有效的防止措施。

(1)石墨球异化

石墨球异化出现不规则石墨，如团块状、蝌蚪状、蠕虫状、角状或其他非圆球状。这是由于球状石墨沿辐射方向生长时，局部晶体生长模式和生长速率偏离正常生长规律所致。铸件中残余球化元素量超出应有范围时，如残余镁太高，超过了保持石墨球化所需的最低量时，也会影响石墨结晶条件，就容易产生蝌蚪壮石墨。而残余稀土较多时，高碳当量铁水易产生碎块石墨，碎块石墨的集中区域一般称做“灰斑”。而蠕虫状石墨的出现则是由于球化元素残余量不足或者含有超限的钛和铝。

(2)石墨漂浮

过共晶成分的厚壁球铁件中，在浇注位置顶部，常常出现一个石墨密集区域，即“始末漂浮”现象，这是由于石墨与铁水密度不同，过共晶铁水直接析出的石墨受到浮力作用向上所致。石墨漂浮程度与碳当量、球化元素的种类及残留量、铸件凝固时间、浇注温度等因素有关系。镁能使球铁的共晶含碳量提高，碳当量相同的铁水，提高其残余镁量就能减少石墨漂浮，残留稀土量过高，有助于爆裂状石墨的升成。

(3)反白口

一般铸铁件的白口组织容易出现在冷却较快的表层、尖角、披缝等处，反白口缺陷则相反，碳化物相出现在铸件中等断面心部、热节等部位。球化元素残余量过多时，有促进反白口缺陷产生的作用，稀土元素强于镁，它们一般都能增加球铁组织形成时的过冷度。

(4)皮下针孔
