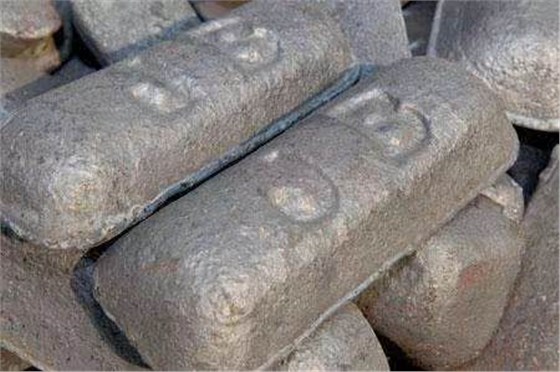

生铁中除铁外，还含有碳、硅、锰、磷和硫等元素。这些元素对生铁的性能均有一定的影响。
碳（C）：在生铁中以两种形态存在，一种是游离碳（石墨），主要存在于铸造生铁中，另一种是化合碳（碳化铁），主要存在于炼钢生铁中，碳化铁硬而脆，塑性低，含量适当可提高生铁的强度和硬度，含量过多，则使生铁难于削切加工，这就是炼钢生铁切削性能差的原因。石墨很软，强度低，它的存在能增加生铁的铸造性能。硅（Si）：能促使生铁中所含的碳分离为石墨状，能去氧，还能减少铸件的气眼，能提高熔化生铁的流动性，降低铸件的收缩量，但含硅过多，也会使生铁变硬变脆。锰（Mn）：能溶于铁素体和渗碳体。在高炉炼制生铁时，含锰量适当，可提高生铁的铸造性能和削切性能，在高炉里锰还可以和有害杂质硫形成硫化锰，进入炉渣。磷（P）：属于有害元素，但磷可使铁水的流动性增加，这是因为硫减低了生铁熔点，所以在有的制品内往往含磷量较高。然而磷的存在又使铁增加硬脆性，优良的生铁含磷量应少，有时为了要增加流动性，含磷量可达1.2%。硫（S）：在生铁中是有害元素，它促使铁与碳的结合，使铁硬脆，并与铁化合成低熔点的硫化铁，使生铁产生热脆性。减低铁液的流动性，顾含硫高的生铁不适于铸造细件。铸造生铁中硫的含量规定不得超过0.06%（车轮生铁除外）。钢除含碳以外，还含有少量锰(Mn)、硅(Si)、硫(S)、磷(P)、氧（O）、氮（N）和氢（H）等元素。这些元素并非为改善钢材质量有意加入的，而是由矿石及冶炼过程中带入的，故称为杂质元素。这些杂质对钢性能是有一定影响，为了保证钢材的质量，在国家标准中对各类钢的化学成分都作了严格的规定。
硫来源于炼钢的矿石与燃料焦炭。它是钢中的一种有害元素。硫以硫化铁(FeS)的形态存在于钢中，FeS和Fe形成低熔点(985℃)化合物。而钢材的热加工温度一般在1150～1200℃以上，所以当钢材热加工时，由于 FeS化合物的过早熔化而导致工件开裂，这种现象称为“热脆”。含硫量愈高，热脆现象愈严重，故必须对钢中含硫量进行控制。高级优质钢：S＜0.02%～0.03%；优质钢：S＜0.03%～0.045%；普通钢：S＜0.055%～0.7%以下。磷是由矿石带入钢中的，一般说磷也是有害元素。磷虽能使钢材的强度、硬度增高，但引起塑性、冲击韧性显著降低。特别是在低温时，它使钢材显著变脆，这种现象称"冷脆"。冷脆使钢材的冷加工及焊接性变坏，含磷愈高，冷脆性愈大，故钢中对含磷量控制较严。高级优质钢：P＜0.025%；优质钢：P＜0.04%；普通钢：P＜0.085%。锰是炼钢时作为脱氧剂加入钢中的。由于锰可以与硫形成高熔点(1600℃)的 MnS，一定程度上消除了硫的有害作用。锰具有很好的脱氧能力，能够与钢中的FeO成为MnO进入炉渣，从而改善钢的品质，特别是降低钢的脆性，提高钢的强度和硬度。因此，锰在钢中是一种有益元素。一般认为，钢中含锰量在0.5%～0.8%以下时，把锰看成是常存杂质。技术条件中规定，优质碳素结构钢中，正常含锰量是0.5%～0.8%；而较高含锰量的结构钢中，其量可达0.7%～1.2%。硅也是炼钢时作为脱氧剂而加入钢中的元素。硅与钢水中的FeO能结成密度较小的硅酸盐炉渣而被除去，因此硅是一种有益的元素。硅在钢中溶于铁素体内使钢的强度、硬度增加，塑性、韧性降低。镇静钢中的含硅量通常在0.1%～0.37%，沸腾钢中只含有0.03%～0.07%。由于钢中硅含量一般不超过0.5%，对钢性能影响不大。氧在钢中是有害元素。它是在炼钢过程中自然进入钢中的，尽管在炼钢末期要加入锰、硅、铁和铝进行脱氧，但不可能除尽。氧在钢中以FeO、MnO、SiO2、Al2O3等夹杂形式，使钢的强度、塑性降低。尤其是对疲劳强度、冲击韧性等有严重影响。6）氮铁素体溶解氮的能力很低。当钢中溶有过饱和的氮，在放置较长一段时间后或随后在200～300℃加热就会发生氮以氮化物形式的析出，并使钢的硬度、强度提高，塑性下降，发生时效。钢液中加入Al、Ti或V进行固氮处理，使氮固定在AlN、TiN或VN中，可消除时效倾向。钢中溶有氢会引起钢的氢脆、白点等缺陷。白点常在轧制的厚板、大锻件中发现，在纵断面中可看到圆形或椭圆形的白色斑点；在横断面上则是细长的发丝状裂纹。锻件中有了白点，使用时会发生突然断裂，造成不测事故。因此，化工容器用钢，不允许有白点存在。氢产生白点冷裂的主要原因是因为高温奥氏体冷至较低温时，氢在钢中的溶解度急剧降低。当冷却较快时，氢原子来不及扩散到钢的表面而逸出，就在钢中的一些缺陷处由原子状态的氢变成分子状态的氢。氢分子在不能扩散的条件下在局部地区产生很大压力，这压力超过了钢的强度而在该处形成裂纹，即白点。
3.合金钢
为了合金化而加入的合金元素，常用的有硅、锰、铬、镍、钼、钨、钒，钛，铌、硼、铝等。现分别说明它们在钢中的作用。
①提高钢中固溶体的强度和冷加工硬化程度使钢的韧性和塑性降低；③耐腐蚀性。硅的质量分数为15％一20％的高硅铸铁，是很好的耐酸材料。含有硅的钢在氧化气氛中加热时，表面也将形成一层SiO2薄膜，从而提高钢在高温时的抗氧化性。②锰有促进晶粒长大的作用，因此锰钢对过热较敏感t在热处理工艺上必须注意。这种缺点可用加入细化晶粒元素如钼、钒、钛等来克服：②镍可降低钢的脆性转变温度，即可提高钢的低温韧性；④镍可以提高钢的抗腐蚀能力，不仅能耐酸，而且能抗碱和大气的腐蚀。钼的主要不良作用是它能使低合金钼钢发生石墨化的倾向。④是使钢具有热硬性。因此钨是高速工具钢中的主要合金元素。①钛能改善钢的热强性，提高钢的抗蠕变性能及高温持久强度；②并能提高钢在高温高压氢气中的稳定性。使钢在高压下对氢的稳定性高达600℃以上，在珠光体低合金钢中，钛可阻止钼钢在高温下的石墨化现象。因此，钛是锅炉高温元件所用的热强钢中的重要合金元素之一。①铌和碳、氮、氧都有结合力，并与之形成相应稳定的化合物，因而能细化晶粒，降低钢的过热敏感性和回火脆性。①用作炼钢时的脱氧定氮剂，细化晶粒，抑制低碳钢的时效，改善钢在低温时的韧性，特别是降低了钢的脆性转变温度；②提高钢的抗氧化性能。曾对铁铝合金的抗氧化性进行了较多的研究；4％AI即可改变氧化皮的结构，加入6％A1可使钢在980C以下具有抗氧化性。当铝和铬配合并用时，其抗氧化性能有更大的提高。例如，含铁50％一55％、铬30％一35％、铝10％一15％的合金，在1 400C高温时，仍具有相当好的抗氧化性。由于铝的这一作用，近年来，常把铝作为合金元素加入耐热钢中。③此外，铝还能提高对硫化氢和V2O5，的抗腐蚀性。
南京麒麟科学仪器集团有限公司
检测中心
2019.10.15
QL-HW2000C型高频红外碳硫仪
麒麟全谱直读光谱分析仪
南京麒麟高频红外碳硫多元素分析仪
南京麒麟多元素分析仪
